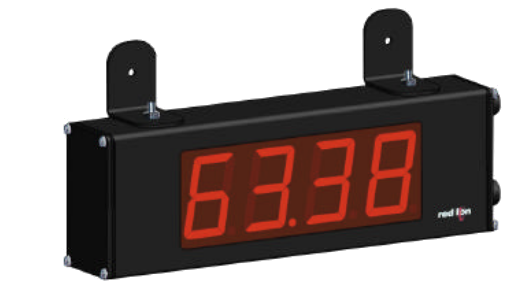

Großanzeige Zähler/Tachometer LD

  • 4 - oder 6-stellige rote 7-Segment LED-Anzeige
  • Zähler- und Tachometeranzeige
  • optionaler Relaisausgang und optionale serielle Schnittstelle
  • leichte Programmierung am Gerät über die Fronttasten
  • leichtes Rundum Aluminiumgehäuse
  • hohe Schutzart IP 6 5
Datenblatt (PDF - 91,1 KB)








Die Industrie - Großanzeige LD kann als einfacher Zähler oder als doppelter Zähler mit Tachometerfunktion eingesetzt werden. Durch die optionale Ausstattung mit einem Relaisausgang und serieller Schnittstelle ist die Anzeige sehr flexibel einsetzbar und löst die unterschiedlichsten Applikationen. Die 4-stellige Anzeige wird als einfacher Stückzähler eingesetzt und ist in 57 mm oder 101 mm hohen Ziffern auf bis zu 50 m ablesbar. Die 6-stellige Anzeige ist ebenso in zwei verschiedenen Ziffernhöhen erhältlich und kann zusätzlich als 2-fach Zähler und Tachometer eingesetzt werden. Durch die 8 verschiedenen Zählerbetriebsarten und freie Skalierung können die unterschiedlichsten Messaufgaben gelöst werden. Das leichte Rund um IP65 Gehäuse erlaubt den Einsatz auch in rauen Industrieumgebungen. Das Gerät wird über 3 Tasten schnell und sicher projektiert.



Eingang:
NPN-, PNP- Sensoren, CMOS, TTL, potentialfreie Kontakte und Permanentmagnetsensoren werden akzeptiert. Einstellung über DIP-Schalter. Bedämpfung auf 50 Hz einstellbar.


Betriebsarten:

  • 4-stellige Großanzeige: einfacher Stückzähler
  • 6-stelligeGroßanzeige: einfacher Stückzähler (LDx00600)
  • 6-stellige Großanzeige: 2-fach Zähler/Tachometer,Addition oder Subtraktion mit Richtungserkennung, Differenz, Summe, Phasen- diskriminator x1, x2, x4 können eingestelltwerden (LDx006P0)



Grenzfrequenz:
LD200400, LD200600, LD400400 und LD400600: 35 kHz max.
LD2006P0  und LD4006P0 :

  • Zähler mit Richtungserkennung:                       35 kHz
  • Zähler/Tachometer:                                          25 kHz
  • Phasendiskriminator x1/x2:                              22 kHz
  • Phasendiskriminator x4, 2 Zähler:                    16 kHz
  • 2 Zähler mit Addition / Subtraktion: 20 kHz

Die angegebene Grenzfrequenz gilt nur, wenn die DIP-Schalter auf Hi-Frequenz eingestellt sind.

Tachometer (LD2006P0 und LD4006P0): Minimale Eingangsfrequenz 0,01 Hz, Genauigkeit +/-0,01%, Periodendauermessung Anzeige(dimmbar): 4-stellige, 57 oder 101 mm hohe rote LED (LD2xxxxxx). 6-stellige, 57 oder 101 mm hohe rote LED (LD4xxxxxx)                                                              Skalierung (LD2006P0undLD4006P0):                             Beide Zähler und der Tachometer können unabhängig voneinander skaliert werden. Freie Dezimalpunkteinstellung. Sensorversorgung: 11-16 V DC, max. 50mA0, kurzschlußfest. Nur bei Anschluss der Anzeige an 230 VAC möglich. Relaisausgang (LD2006P0 undLD4006P0): Wechselrelais Form C, 5 Abei 120/240 VAC Serielle Schnittstelle (LD2006P0 und LD4006P0): RS485: 300 bis 19200 Baud, Adresse 0 bis 99, multipoint RS232: 300 bis 19200 Baud, halbduplex Spannungsversorgung: ACVersorgung: 85 bis 250VAC 50/60 Hz, 14 VA;Ausgang: 11 bis 16VDC, max. 50mA DC Versorgung: 11 bis 16 VDC, 400mA, 7Wmax Schutzart: Rundum IP 65. Gehäuse: Schwarz lackiertes Aluminiumgehäuse mit Befestigungswinkeln zur Wand- oder Deckenmontage. Abmessungen: LD2004xx:    B 304,8 mm x H 101,6 mm x T 57,2 mm LD2006xx:    B 406,4 mm x H 101,6 mm x T 57,2 mm LD4004xx:    B 508,0 mm x H 200,0 mm x T 57,2 mm Umgebungstemperatur: Betrieb: 0...+50°C, Lager: -40...+70°C.

Bestellhinweis
TypBestell-Nr.
57 mm Ziffernhöhe, 4-stellig, Zähler
57 mm Ziffernhöhe, 6-stellig, Zähler
57 mm Ziffernhöhe, 6-stellig, Zähler/Tachometer, Relaisausgang, RS232/485

101 mm Ziffernhöhe, 4-stellig, Zähler
101 mm Ziffernhöhe, 6-stellig, Zähler
101 mm Ziffernhöhe, 6-stellig, Zähler/Tachometer, Relaisausgang, RS232/485
LD200400
LD200600
LD2006P0

LD400400
LD400600
LD4006P0
