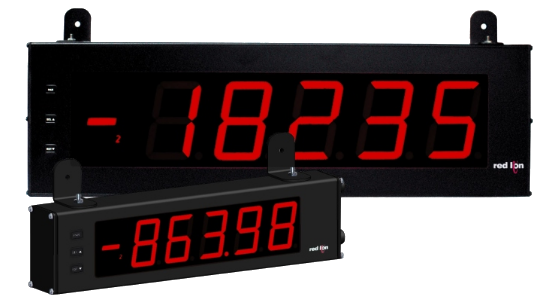

Großanzeige für Strom/Spannung LDA
 Datenblatt (PDF - 274,6 KB) |  |
Die Industrie - Großanzeige LDA kann als Anzeige von Prozessdaten oder als reine Anzeige von Gleichstrom/-spannung eingesetzt werden. Durch die Ausstattung mit zwei Relaisausgängen und serieller Schnittstelle ist die Anzeige sehr flexibel einsetzbar und löst die
unterschiedlichsten Applikationen. Die 5-stellige Anzeige ist in der Helligkeit dimmbar und ist in 57 mm hohen Ziffern auf bis zu 26 m bzw. in 101 mm hohen Ziffern auf bis zu 50 m ablesbar. Durch die freie Skalierung mit 2 Stützpunkten und die Dezimalpunkteinstellung können
die unterschiedlichsten Messaufgaben gelöst werden. Das leichte Rundum IP65 Gehäuse erlaubt den Einsatz auch in rauen Industrieumgebungen. Das Gerät wird, entweder über 3 Tasten oder über die kostenfreie Software Crimson 2 schnell und sicher projektiert.
Eingang:
Ein breiter Bereich von Gleichspannungs- und Gleichstromsignalen wird akzeptiert. Der Bereich wird über Jumper und in der Programmierung eingestellt.
| Bereich | Genauigkeit bei 23°C | Max. Eingang | Impedanz/Bürdensp. | Auflösung |
| 200 mV | 0,1% des Bereichs | 75 VDC | 1,027 MOhm | 10 µV |
| 2 V | 0,1% des Bereichs | 75 VDC | 1,027 MOhm | 0,1 mV |
| 10 V | 0,1% des Bereichs | 30 VDC | 538 KOhm | 1 mV |
| 20 V | 0,1% des Bereichs | 250 VDC | 1,027 MOhm | 1 mV |
| 200 V | 0,1% des Bereichs | 250 VDC | 1,027 KOhm | 10 mV |
| 200 µA | 0,1% des Bereichs | 15 mA | 1,111 Ohm | 10 nA |
| 2 mA | 0,1% des Bereichs | 50 mA | 111 Ohm | 0,1 µA |
| 20 mA | 0,1% des Bereichs | 150 mA | 11 Ohm | 1 µA |
| 200 mA | 0,1% des Bereichs | 500 mA | 1 Ohm | 10 µA |
Anzeige(dimmbar):
5-stellige, 57/101 mm hohe rote LED / 7-Segmente.
Skalierung:
Einstellung von 2 Stützpunkten über Werteeingabe oder Anlegen des Eingangssignals. Freie Dezimalpunkteinstellung.
Sensorversorgung:
24 VDC, max. 100 mA
Relaisausgänge:
2x Wechselrelais Form C, 5 A bei 120/240 VAC oder 28VDC
Serielle Schnittstelle:
RS485: 300 bis 38.400 Baud, Adresse 0 bis 99, multipoint
RS232: 300 bis 38.400 Baud, halbduplex
Spannungsversorgung:
AC Versorgung: 50 bis 250 VAC 50/60 Hz, 18 VA. 20 mA 1µA DC Versorgung: 21,6 bis 250 VDC, 11 W.
Schutzart:
Rundum IP 65.
Gehäuse:
Schwarz lackiertes Aluminiumgehäuse mit Befestigungswinkeln
Zur Wand- oder Deckenmontage.
Abmessungen:
B 406,4 mm x H 101,6 mm x T 57,2 mm
B 660,4 mm x H 200,0 mm x T 57,2 mm
| Bestellhinweis | |
| Typ | Bestell-Nr. |
| 57 mm Ziffernhöhe, 5-stellig 101 mm Ziffernhöhe, 5-stellig Zubehör: Seitliche Abdeckung für 57 mm Anzeige mit 2 PG Verschraubungen Seitliche Abdeckung für 101 mm Anzeige mit 3 PG Verschraubungen Software Crimson 2 | LD2A05P0 LD4A05P0 LD2DPG02 LD4DPG02 SFCRM200 |
