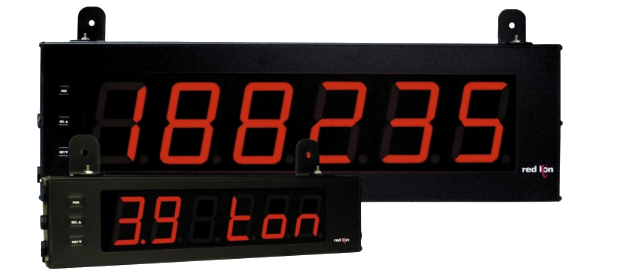

Serielle Slave Großanzeige LDSS

  • 6-stellige rote 7-Segment LED-Anzeige
  • einfache Darstellung von ACSII-Daten
  • 2 interne Displayspeicher zum Anzeigen 2 verschiedener Displays
  • Dimmbares Display
  • leichte Programmierung am Gerät über die Frontasten
  • leichtes Rundum Aluminiumgehäuse
  • hohe Schutzart IP 65

Datenblatt (PDF - 158,8 KB)


Die Industrie - Großanzeige LDSS ist ein vielseitiges Display zur Darstellung von seriellen ASCII Daten. Die 6-stellige Anzeige ist in der
Helligkeit dimmbar und ist in 57 mm und 101 mm hohen Ziffern auf bis zu 50 m ablesbar. Durch die zwei internen Displayspeicher lassen sich zwei voneinader unabhängige Anzeigen verwirklichen. Die Ansteuerung erfolgt durch einen Computer, eine SPS o. ähnliches.
Die LDSS kann auch direkt als Fernanzeige einer RED LION Digitalanzeige (mit serieller Schnittstelle) verwendet werden.
Überlicherweise wird die Hauptanzeige für dynamische Daten (Zähler, Frequenz, Status etc.) und die 2. Anzeige für feste Infos (Systeminfos, Maschinennummer, etc.) verwendet. Das leichte Rundum IP65 Gehäuse erlaubt den Einsatz auch in rauen Industrieumgebungen. Das Gerät wird über 3 Tasten schnell und sicher projektiert.

Anzeige(dimmbar):
6-stellige, 57 mm oder 101 mm hohe rote LED / 7-Segmente.

Programmieren am Gerät:
Die Programmierung ist möglich, wenn die Programmiersperre nicht aktiviert ist. Dann können mit Hilfe der 3 Fronttasten alle notwendigen
Parameter eingestellt werden. Die Programmierung ist in einzelnen Abschnitten organisiert. Man wird mit Kurzzeichen durch die Eingabe der einzelnen Parameter geführt.

Programmieren am Gerät:
Die Programmierung ist möglich, wenn die Programmiersperre nicht aktiviert ist. Dann können mit Hilfe der 3 Fronttasten alle notwendigen
Parameter eingestellt werden. Die Programmierung ist in einzelnen Abschnitten organisiert. Man wird mit Kurzzeichen durch die Eingabe
der einzelnen Parameter geführt.

Serielle Schnittstelle (über Jumper auswählbar):
RS485: 300 bis 38.400 Baud, Adresse 0 bis 99, multipoint
RS232: 300 bis 38.400 Baud, halbduplex

Spannungsversorgung:
AC Versorgung: 85 bis 250 VAC 50/60 Hz, 14 VA.
DC Versorgung: 11 bis 16 VDC, 7 W.

Schutzart:
Rundum IP 65.

Gehäuse:
Schwarz lackiertes Aluminiumgehäuse mit Befestigungswinkeln zur Wand- oder Deckenmontage.

Umgebungstemperatur:
Betrieb: 0...+50°C,
Lager: -40...+70°C.

Abmessungen:
57 mm Anzeige: B 406,4 mm x H 101,6 mm x T 57,15 mm
101 mm Anzeige: B 660,4 mm x H 200,0 mm x T 57,15 mm

Bestellhinweis
TypBestell-Nr.
57 mm Ziffernhöhe, 6-stellig, Slaveanzeige
101 mm Ziffernhöhe, 6-stellig, Slavenanzeige

Zubehör:
Seitliche Abdeckung für 57 mm Anzeige mit
2 PG Verschraubungen

Seitliche Abdeckung für 101 mm Anzeige mit
3 PG Verschraubungen
LD2SS6P0
LD4SS6P0


LD2DPG02


LD4DPG03
