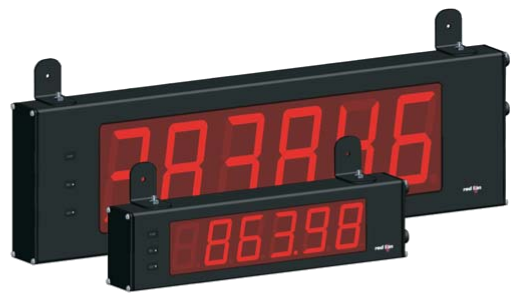

Großanzeige Timer/Uhr/Zykluszähler LDT

  • 6-stellige rote 57 oder 101 mm hohe 7-Segment LED-Anzeige
  • Timer, Zeitrelais oder Zykluszähler
  • Relaisausgang  und serielle Schnittstelle
  • leichte Programmierung am Gerät über die Fronttasten
  • leichtes Rundum Aluminiumgehäuse
  • hohe Schutzart IP65
Datenblatt (PDF - 72,2 KB)



    Die Industrie - Großanzeige LDT kann als einfacher Zeitgeber, Zeitrelais und als Zykluszähler eingesetzt werden. Durch die
    Ausstattung mit einem Relaisausgang und serieller Schnittstelle ist die Anzeige sehr flexibel einsetzbar und löst die unterschiedlichsten
    Applikationen. Die 6-stellige Anzeige ist in 57 mm oder 101 mm hohen Ziffern auf bis zu 50 m ablesbar. Durch die 8 verschiedenen Betriebsarten und die hohe Auflösung von bis zu 0,001 Sekunde können die unterschiedlichsten Messaufgaben gelöst werden. Das
    leichte Rundum IP65 Gehäuse erlaubt den Einsatz auch in rauen Industrieumgebungen. Das Gerät wird direkt über 3 Tasten schnell und
    sicher projektiert.

    Anzeige (dimmbar):
    57 mm oder 101 mm hohe rote LED, Timer:6- stellig in einem Bereich von 0 bis 999999 und Überlaufindikator; maximale Auflösung: 0,001 Sekunde, minimale Auflösung: 1 Stunde, Genauigkeit: +/-0,01 %. Zykluszähler: 5-stellig in einem Bereich von 0 bis 99999 mit
    Überlaufindikator; maximale Zählfrequenz: 10 Hz Maximale Zählfrequenz bei Eingang B 500 Hz (Filter deaktiviert).

    Timer-Eingänge:
    Logische Eingänge aktiv low, Impulsbreite 1 msec. Min. Timer Start/Stop Antwortzeit 1 msec. max., über Programmierung zu aktivierender Eingangsfilter gegen Kontaktprellen.
    Steuereingang A : interner Pull-up Widerstand 7,8 kOhm, VIL max= 1,25 V , VIHmin = +2,75 V , Vmax = +28 V.
    Steuereingang B : interner Pull-up Widerstand 10 kOhm, VIL max= 1,0 V , VIHmin = +2,4 V , Vmax = +28 V.

    Sensorversorgung:
    11-16 VDC, max. 50 mA, kurzschlussfest. Nur bei Anschluss der Anzeige an 230 VAC möglich.

    Relaisausgang:
    Wechselrelais Form C, 5A bei 120/240 VAC

    Serielle Schnittstelle:
    RS485:300 bis 19200 Baud, Adresse 0 bis 99, multipoint
    RS232:300 bis 19200 Baud, halbduplex

    Spannungsversorgung:
    AC Versorgung:
    86 bis 250 VAC 50/60 Hz, 14 VA;Ausgang: 11 bis 16 VDC, max. 50 mA
    DC Versorgung:
    11 bis 16 VDC, 400 mA, 7 W max

    Schutzart:
    Rundum IP 65.

    Gehäuse:
    Schwarz lackiertes Aluminiumgehäuse mit Befestigungswinkeln zur Wand-oder Deckenmontage

    Abmessungen:
    LD2T06P0:    B 406,4 mm x H 101,6 mm x T 57,2 mm
    LD4T06P0:    B 660,4 mm x H 200,0 mm x T 57,2 mm

    Umgebungstemperatur:
    Betrieb: 0...+50°C. Lager: -40...+60°C

    Bestellhinweis
    TypBestell-Nr.
    57 mm Ziffernhöhe, 6-stellig, Relaisausgang, RS232/485

    101 mm Ziffernhöhe, 6-stellig, Relaisausgang, RS232/485
    LD2T06P0

    LD4T06P0
