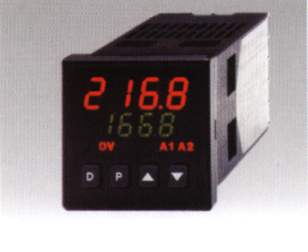

Prozeßregler im 48 x 48 mm Format Eingang für 0 - 10 VDC oder 0 - 20 mA 3 Relaisausgänge; 1 - 2 Regelausgänge und/oder 1 - 2 Alarmausgänge Option: Analogausgang, 2. Analogeingang einfach von vorne tauschbare Ausgangsplatine Einfachste Programmierung und Bedienung Schutzart IP 65 für den rauhen Industriebetrieb Datenblatt (135 kB)

Dieser kleine Prozeß - Regler ist ein Alleskönner. Mit einem neu entwickelten ASIC ausgerüstet, werden eine moderne Programmier-, Bedien- und Kontrolltechnologie in einem für den rauhen industriellen Einsatz konzipierten Gehäuse realisiert. Alles wurde dafür getan, damit der P48 schnell in Betrieb genommen werden kann, einfach und sicher bedient werden kann und seine Aufgabe jahrelang effizient ausführt. Schließlich sorgt eine überlegene Funktionalität für die einfache Anpassung an alle erdenklichen Regelaufgaben. Im Einzelnen:

1. Schnelle Inbetriebnahme: Die Prozeßparameter können über die Selbstoptimierung ermittelt und dann leicht abgeändert werden. Der Programmierer wird durch die Eingaben mit Kurzbegriffen in der Anzeige geführt. Alle Einstellungen werden über die Fronttasten schnell erledigt.
2. Einfache und sichere Bedienung: Der Bediener wird laufend über den Istwert informiert. Die zweite Anzeige erlaubt auf Knopfdruck die Anzeige von Sollwert, prozentualer Ausgangsleistung oder der Abweichung.
3. Überlegene Funktionalität: Analogeingang für 0 - 10 V oder 0 - 20 mA, 3 Ausgänge als Relais für Heizen plus 2 Alarmausgänge oder Heizen/Kühlen plus einen Alarmausgang. Selbstoptimierung, Anfahrrampe, programmierbarer Eingang für z.B. Umschaltung auf Handbetrieb oder Rückstellung, definierbarer Ausgangszustand nach Spannungsausfall und schließlich die hohe Schutzart IP 65 in einem Gehäuse, das sich dennoch nach vorne herausziehen Iäßt.
4. Effiziente Regelung: Der P48 besitzt einen neu entwickelten Rechenalgorithmus, mit dem der Sollwert besonders schnell angefahren und das Überschwingen minimiert wird. Die Ausgangsplatine läßt sich schnell und einfach wechseln.
5. Anzeige: Istwert: 4-stellige, 10 mm hohe rote LED.
6. Information: 4-stellige, 8 mm hohe grüne LED für Sollwert, % Ausgangsleistung, Abweichung.
7. Betriebs- und Fehlermeldungen:
   • "OLOL" bei Bereichsüberschreitung
   • "ULUL" bei Bereichsunterschreitung
   • "SENS" auserhalb von "OLOL" und "ULUL"
   • "...." bei Anzeigenbereichsüberschreitung
   • "-..." bei Anzeigenbereichsunterschreitung
8. Eingang: 10 VDC (-1 bis 11), Impedanz: 1 M Ohm oder 20 mA DC (-2 bis 22), Impedanz: 10 Ohm
9. Meßzyklus: 100 ms, Reaktionszeit: typ. 300 ms, max. 460 ms.
10. Auflösung: 10 mV oder 10 µA.
11. Genauigkeit: 0,1% des Meßbereichs + 0,02 V bei 18 bis 28 ° C und 0,3% des Meßbereichs + 0,03 V bei 0 bis 50° C.                                       0,1% des Meßbereichs + 0,03 mA bei 18 bis 28 ° C und 0,3% des Meßbereichs + 0,04 mA bei 0 bis 50° C.
12. Störsignalunterdrückung NMR: 40 dB bei 50/60 Hz.
13. Gleichtaktunterdrückung CMR: 100 dB bei 60 Hz.
14. Schutz: 120 Volt max. 15 sec.
15. Benutzereingang: Interner pull-up zu +5V (1 MOhm).
    Hysterese: V_low: 0,85 V, V_high 3,65 V (max. 5,25\/).
    Reaktionszeit: max. 120ms.
    Alternativ einstellbare Funktionen: Progammiersperre, Integralanteil sperren, Umschaltung Automatik-/Handbetrieb, Anfahrrampe beenden, Rückstellung der Alarme.
16. Programmierung: Über 4 Fronttasten wird das Gerät kapitelweise programmiert.
17. Bedienung:. Die Funktionen können selektiv gesperrt werden, um dem Bediener die für seine Anwendung optimale Bedienoberfläche gestalten zu können. Mit Hilfe von Handbetrieb, Eingabebeschränkung, Selbstoptimierung und einer übersichtlichen Front ist sie sehr einfach.
18. Datensicherung: EEPROM mind. 10 Jahre.
19. Spannungsversorgung: 85 - 265 VAC, 50/60 Hz, 8 VA.
20. Schutzart von vorne strahlwasserfest und staubdicht IP 65.
21. Gehäuse: Flamm- und kratzfester schwarzer Kunststoff. Rückseite wird an Schalttafel montiert, Frontseite kann herausgezogen werden. Geräte können direkt aneinander montiert werden. Abmessungen: B 50 x H 50 x T 106 mm. Schalttafelausschnitt DIN B 45 x H 45 mm. Befestigung über Befestigungsrahmen mit Klemmschrauben.
22. Anschluß: über 12 Schraubklemmen.
23. Umgebungstemperatur: Betrieb: 0^o ...+50 ^oC, Lager: -40^o...+80 ^oC.
24. Bereichsdrift: < 130 ppm/^oC, Nulldrift: < 1 uV/^oC.
25. Schutz: 2000 VAC min. 60 sec: AC - Versorgung oder Relaisausgang zu Signaleingang. 500 VAC min. 60 sec: Zwischen Signaleingang und Analogeingang.
26. Elektromagnetische Verträglichkeit CE konform:
    • Störaussendung:EN 50 081-2
    • Störfestigkeit: EN 50 082-2
27. Zulassungen: UL-Zulassung (Underwriters Laboratories) für die USA und Kanada.
28. Gewicht: ca. 170 g.
29. Lieferumfang: Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.
30. Hersteller: Red Lion Controls, USA.
31. In der Grundversion ist ein Regelausgang für Zweipunkt-Regelung mit P, I, PI, PD und PID- Verhalten enthalten. Die Ausgabe erfolgt zeitproportional.
32. Relaisausgang: Schließer, 3A bei 250 VAC oder 30 VDC (ohmsche Last). 1/10 HP bei 120 VAC (induktive Last). 100.000 Schaltzyklen bei voller Last.
33. Alarmausgänge: 1 oder 2 Schließer mit gemeinsamer Masse, 3 A bei 250 VAC oder 30 VDC (ohmsche Last) 1/10 HP bei 120 VAC (induktive Last). 100.000 Schaltzyklen bei voller Last.
34. Alarmbetriebsarten: Sie schalten bei Über- oder Unterschreitung des Sollwertes oder der Abweichung. Innen- oder Aussenband. Grenzwert- oder Dauersignalschaltung. Standby und Hysterese programmierbar.
35. Zweiter Regelausgang anstatt des 2. Alarmausgangs programmierbar: Mit P, I, PI, PD und PID-Verhalten. Die Ausgabe erfolgt zeitproportional. Schaltzyklus, Verhältnis zu Heizen, Überlappung oder Totband sind programmierbar.
36. Analogausgang: frei skalierbar, 0 - 20 mA, 4 - 20 mA oder 0 bis 10 V, 1. Regelausgang ( 10 k Ohm mindestens mit einer Auflösung von 3500 Schritten, 500 Ohm Bürde, Genauigkeit +/-(0,1 % der Anzeige + 25 µA bei 0/4 - 20 mA). Kann den Regelausgängen (Stetigregelung), dem Sollwert, der Abweichung oder dem Istwert zugeordnet werden.
37. Externe Sollwertvorgabe: Zweiter Analogeingang 0/4 - 20 mA, frei skalierbar, zur externen Sollwertvorgabe oder Kaskaden-Regelung mit 2 Regelkreisen. Galvanisch getrennt, Spannungsabfall bei 20 mA: 0,2 V, Eingangswiderstand: 10 Ohm. Genauigkeit: 0,2 %. Messrate: 10/s. Rampe und Filter einstellbar.
